Prototipado / fabricación
Sistema flotante y moldes
Proceso con render de sistema flotante, cortes de piezas, moldes y fabricación en material compuesto.
Contexto
Caso preliminar que evidencia continuidad entre diseño digital, despiece, fabricación de moldes y revisión física.
Desafío
Llevar una geometría compleja desde diseño digital hasta moldes y piezas físicas fabricadas.
Objetivo
Mostrar continuidad entre modelado, despiece, prototipado, molde y terminación.
Alcance
- Modelado 3D
- Despiece
- CNC
- Moldes
- Prototipo
Proceso
- 01
Visualización del sistema por módulos.
- 02
Preparación de cortes y componentes.
- 03
Fabricación de moldes y pieza física.
Solución desarrollada

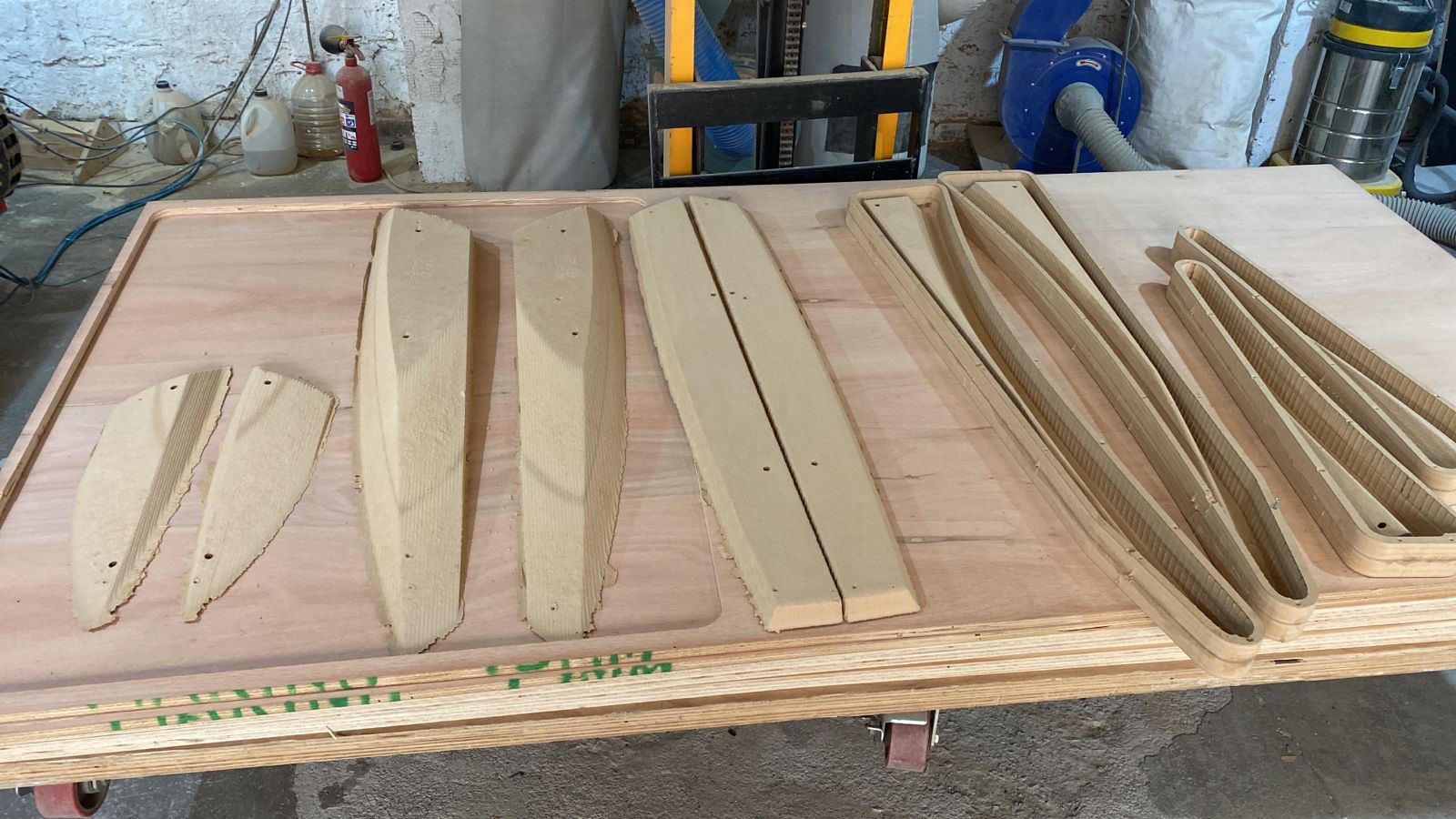

Se prepararon visualizaciones, patrones de corte, componentes mecanizados y registros de molde para validar el paso a fabricación.
Desarrollo técnico
El caso combina patrones de corte, preparación de moldes y revisión de piezas para conectar diseño digital y fabricación.
Prototipado y validación

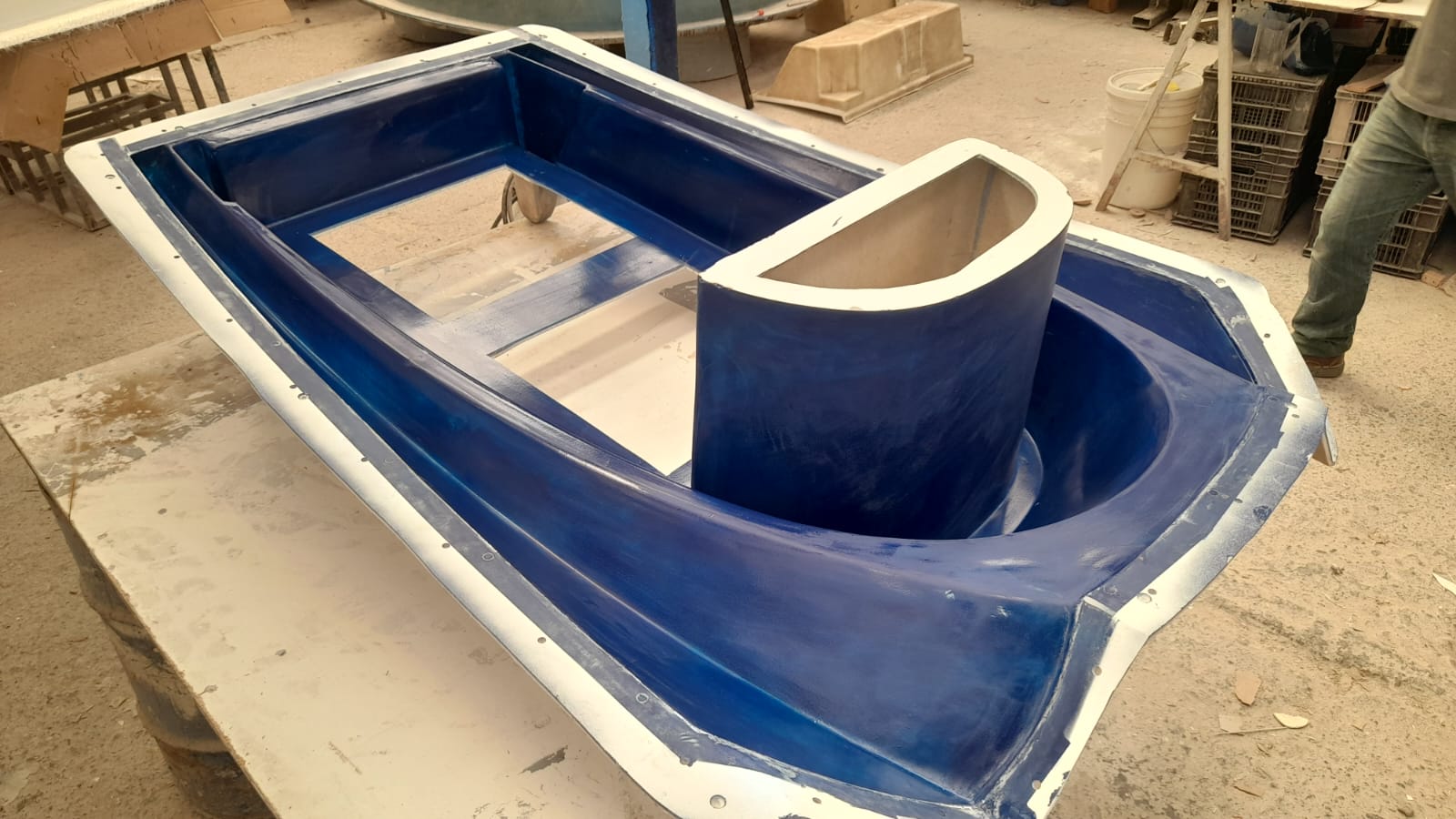

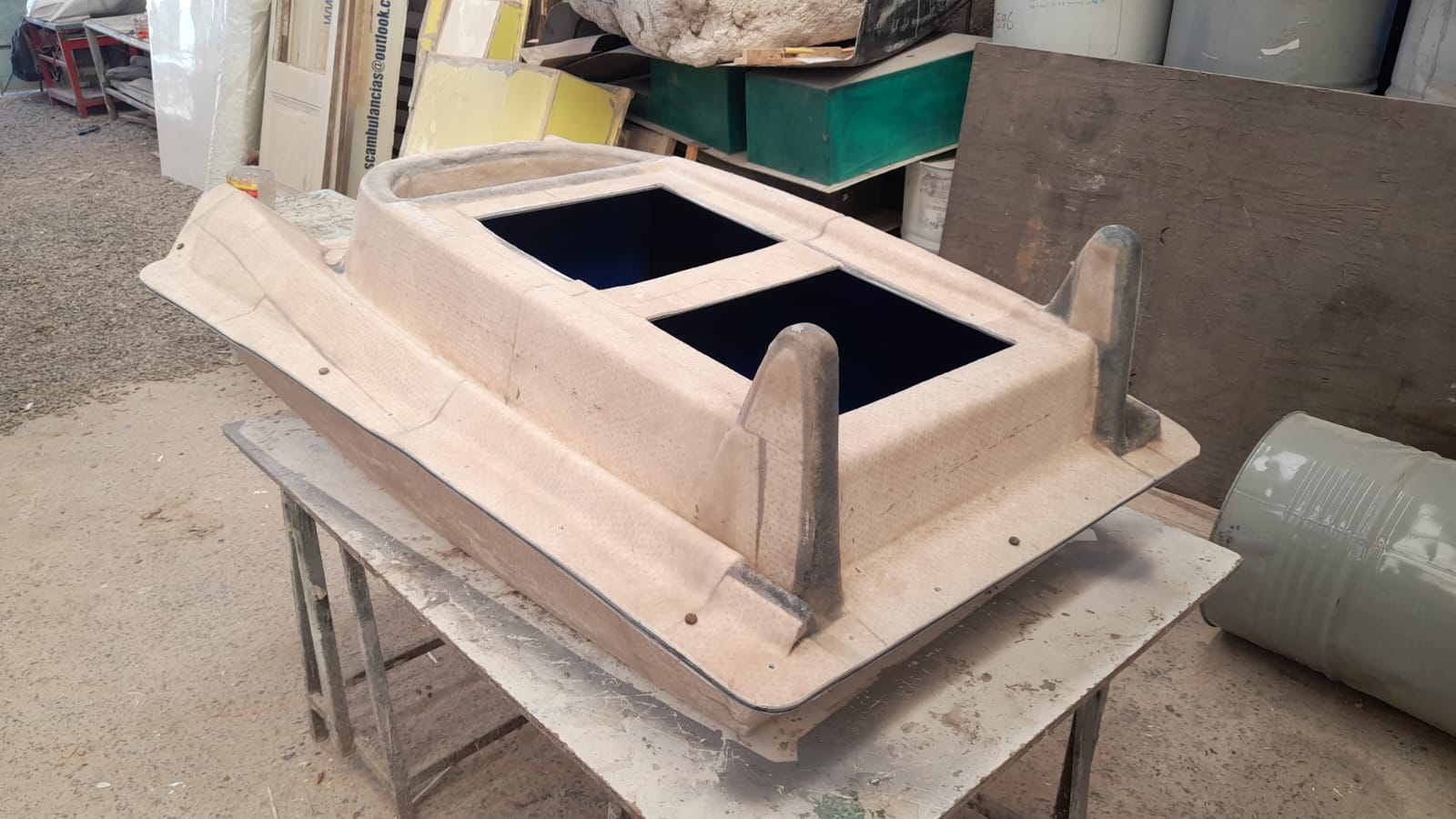

Las imágenes evidencian fabricación de moldes y una pieza terminada o en proceso.
Resultado observable
Caso valioso para comunicar continuidad entre modelado, despiece, molde y pieza física.
Galería
